기술자료실

보호방식에 따른 분류 (IEC 및 KS 분류방법) -


등급 분류	1차분류	2차분류	일반적 명칭
등급 분류	인체 및 고형 이물질에 관한 보호형식	물의 침입에 대한 보호방식	일반적 명칭
IP22	손가락 등이 기기 내 회전부분 또는 도전부분에 닿지 않도록 한 구조 지름 12mm 보다 큰 고형 이물질이 침입하지 않도록 한 구조	수직에서 15˚이내의 방향에서 떨어지는 물방울에 해로운 영향을 받지 않는 구조	DRIP PROOF 방적보호형
IP23	손가락 등이 기기 내 회전부분 또는 도전부분에 닿지 않도록 한 구조 지름 12mm 보다 큰 고형 이물질이 침입하지 않도록 한 구조	수직에서 60˚이내의 방향에서 떨어지는 물방울에 해로운 영향을 받지 않는 구조	DRIP PROOF 방적보호형
IP44	공구, 전선 등 최소 두께가 1mm 보다 큰 것이 기기 내의 회전부분 또는 도전부분에 닿지 않도록 한 구조, 지름 1mm 보다 큰 고형이물질이 침입하지 않도록 한 구조. 다만, 배수구멍 및 통풍구멍은 기호2의 구조이어도 좋다	어떠한 방향에서도 떨어지는 물방울에 해로운 영향을 받지 않는 구조	전폐형
IP54	어떠한 물체도 기기 내 회전부분 또는 도전부분에 닿지 않도록 한 구조, 먼지의 침입을 적극 방지하고 가령 침입하여도 정상운전에 지장이 없도록 한 구조	어떠한 방향에서도 떨어지는 물방울에 해로운 영향을 받지 않는 구조	WEATHER PROOF 방말형
IP55		어떠한 방향에서도 물을 분사하더라도 이에 의하여 해로운 영향을 받지 않는 구조	HOSE PROOF 방분류형

기동방법 및 특성


기동방법 기동특성	1차분류	2차분류	일반적 명칭
전전압기동	TS = 100%	IS = 100%	100%
Y-△ 기동	TS x 1/3	IS x 1/3	57.7%
리액터 기동 a = 35%탭 a = 50%탭	TS x (1-a/100)² TS x 0.42 TS x 0.25	IS x (1-a/100) IS x 0.65 IS x 0.5	35% 50%
단권변압기 기동 a = 80%탭 a = 65%탭	TS x a² TS x 0.64 TS x 0.42	IS x a² IS x 0.64 IS x 0.42	80% 65%

허용출력 환산표


냉매온도(℃)	표준정격에 대한 허용출력	표고(해면기준)	표준정격에 대한 허용출력
30℃미만	107%	000mm이하	100%
30℃ ~ 40℃	100%	1000m초과 ~ 1500m	97%
40℃초과 ~ 45℃	96%	1500m초과 ~ 2000m	94%
45℃초과 ~ 50℃	92%	2000m초과 ~ 2500m	90%
50℃초과 ~ 55℃	87%	2500m초과 ~ 3000m	86%
55℃초과 ~ 60℃	82%	3000m초과 ~ 3500m	82%
		3500m초과 ~ 4000m	77%

전동기 결선도

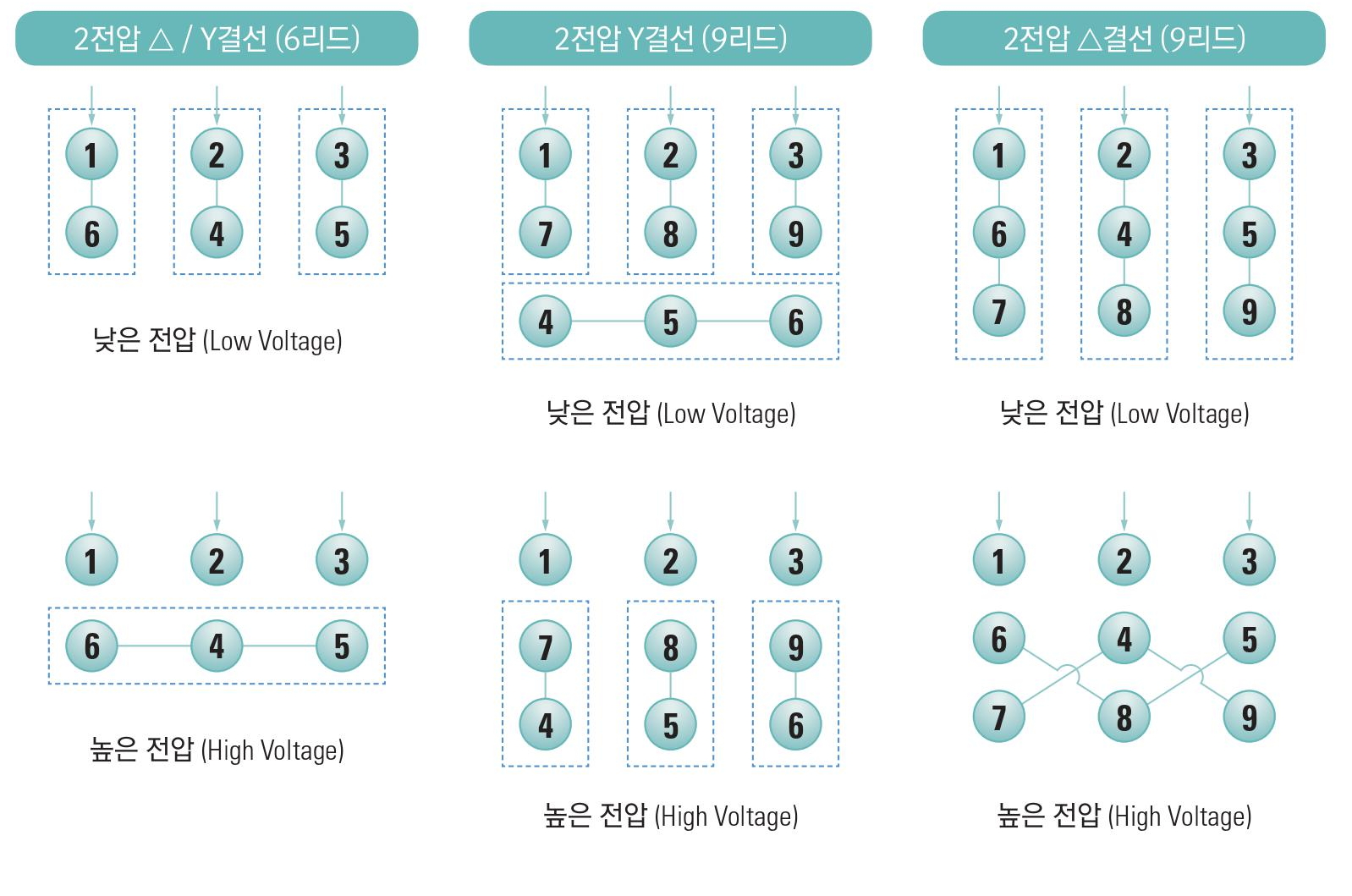

삼상

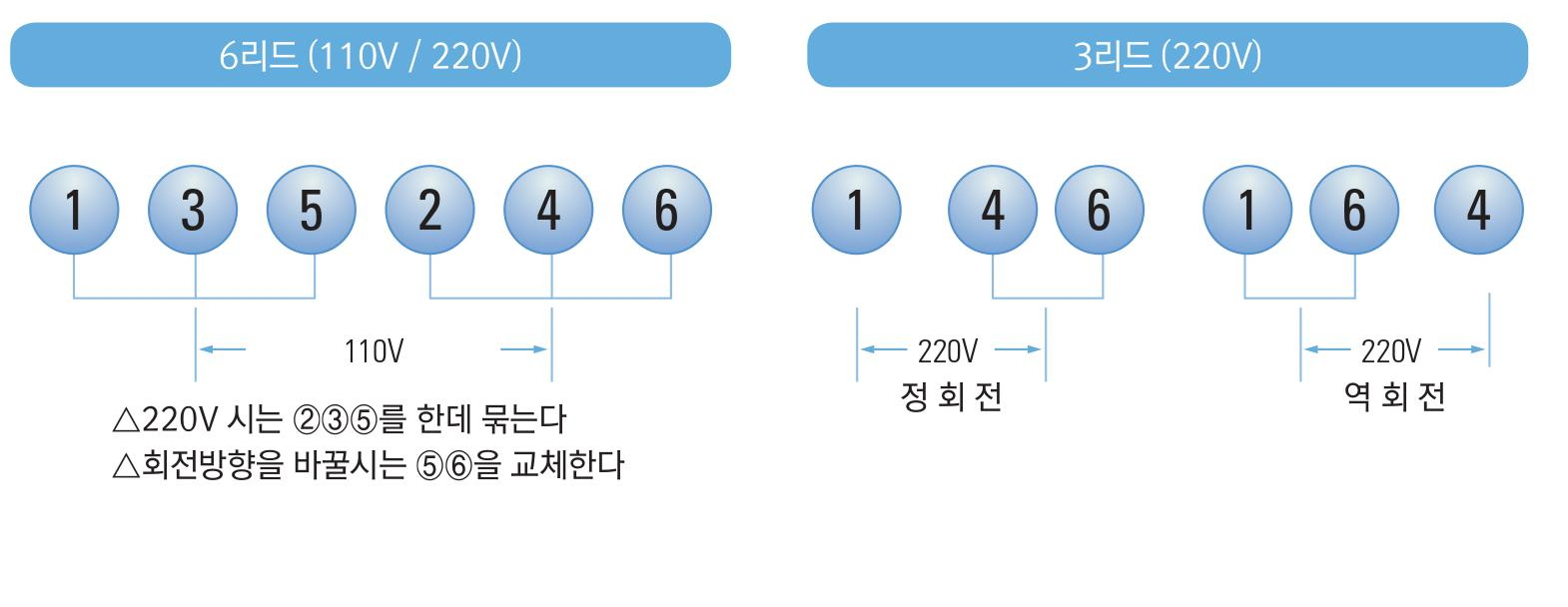

단상

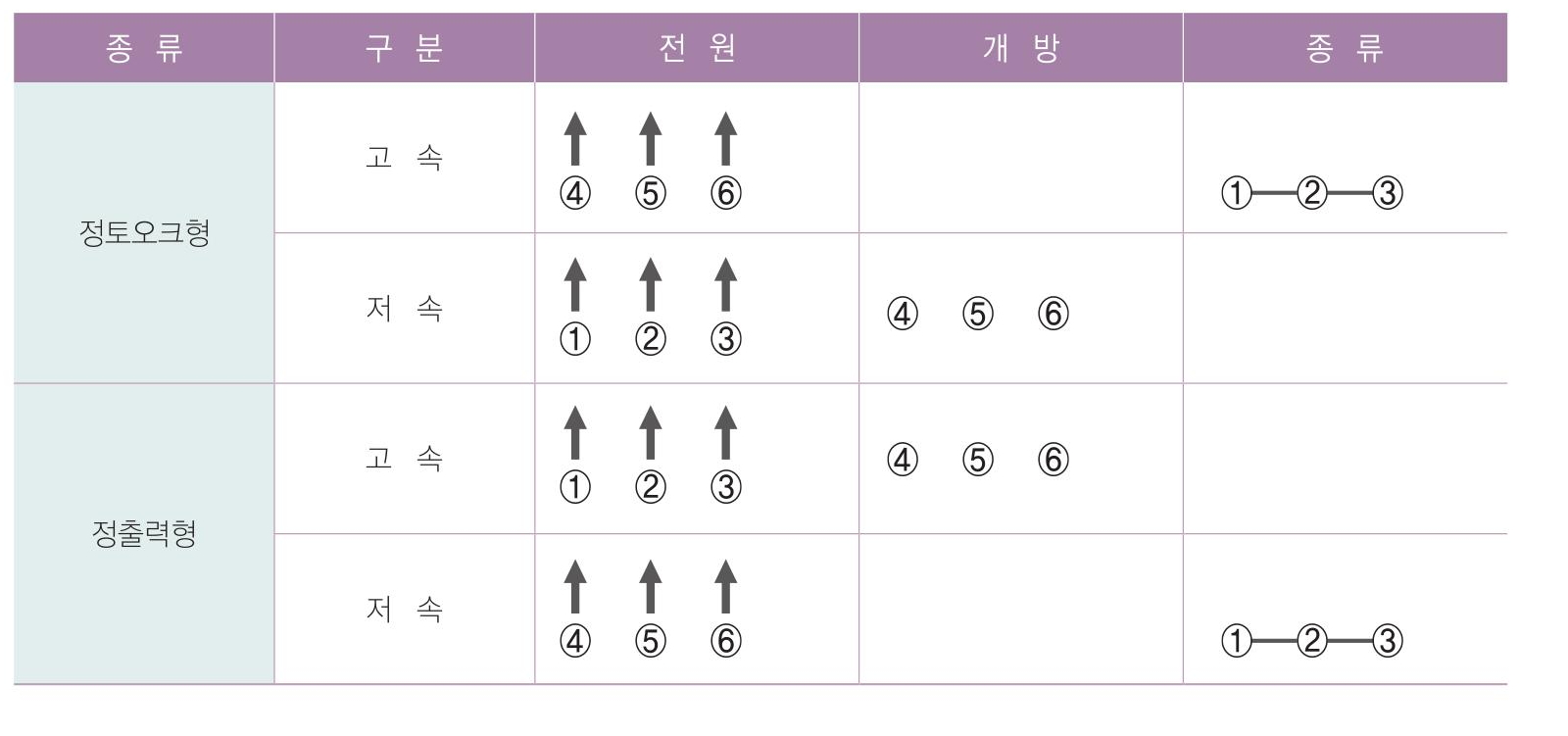

극수변환
