일반사양 (SPECIFICATION)

특징 (DISTINCTIVE)

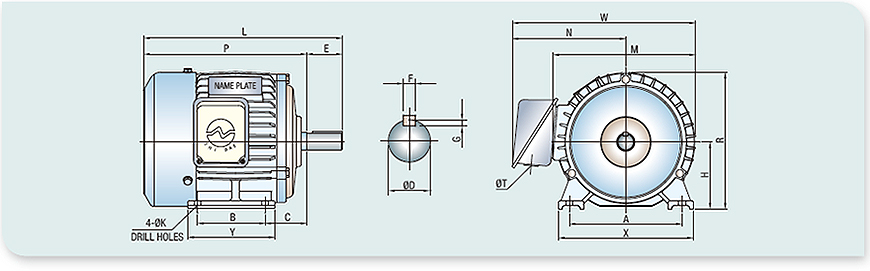

외형도 (OUTLINE)

치수표 (DIMENSION)

배관용 강관 규격 및 단종
프레임
번호		 정격출력 (kW)
(RATED OUTPUT)		 축단 치수 (SHAFT SIZE) 외형 치수 (DIMENSION) 베어링 (BEARING) 제품중량
(kg)
(NET
WEIGHT)
FRAME
NO.		 2P 4P 6P D E F G 키이 규격
(KEY SIZE)		 A B C H K M N P T X Y L W R 부하측
(LOADED)		 반부하측
(UN-LOADED)
63 - 0.2 - 11 23 - 1 - 100 80 40 63 7 128 - 189 - 130 100 212 - 127 6202ZZ 6202ZZ 6.3
71 0.2 0.2 - 14 30 5 3 5x5x25 112 90 45 71 7 137 - 197 - 143 112 227 - 140 6202ZZ 6202ZZ 6.8
71 0.4 0.4 - 14 30 5 3 5x5x25 112 90 45 71 7 152 125 192 22 140 112 222 201 147 6202ZZ 6202ZZ 9.5
80 0.4 0.4 - 19 40 6 3.5 6x6x30 125 100 50 80 10 162 130 197 22 160 124 237 221 161 6204ZZ 6203ZZ 11
80 0.75 0.75 0.2/0.4 19 40 6 3.5 6x6x30 125 100 50 80 10 172 135 219 22 160 124 259 211 166 6204ZZ 6203ZZ 14.2
90S 0.75 0.75 0.4 22 50 7 4 7x7x40 140 100 56 90 10 194 148 238 22 180 127 288 245 187 6205ZZ 6204ZZ 17.5
90L 1.5 1.5 0.75 24 50 8 4 8x7x40 140 125 56 90 10 194 148 258 22 180 152 308 245 187 6205ZZ 6204ZZ 21.2
110L - 2.2 1.5 28 60 8 4 8x7x48 160 140 63 100 12 218 167 268 28 200 170 318 276 209 6206ZZ 6205ZZ 28
112S 2.2 2.2 1.5 28 60 8 4 8x7x48 190 114 70 112 12 236 175 275 28 229 146 335 293 230 6206ZZ 6205ZZ 29.5
112M 3.7 3.7 2.2 28 60 8 4 8x7x48 190 140 70 112 12 236 175 305 28 229 172 365 293 230 6206ZZ 6205ZZ 37.2
132S 5.5 5.5 3.7 38 80 10 5 10x8x65 216 140 89 132 12 250 195 356 28 258 182 436 320 257 6308ZZ 6306ZZ 54
132M 7.5 7.5 5.5 38 80 10 5 10x8x65 216 178 89 132 12 250 195 376 28 258 220 456 320 257 6308ZZ 6306ZZ 61
160M - 11 7.5 42 110 12 5 12x8x90 254 210 108 160 15 302 220 441 35 308 256 551 371 311 6309ZZ 6308ZZ 95
160L - 15 11 42 110 12 5 12x8x90 254 254 108 160 15 315 227 481 35 308 300 591 385 318 6309ZZ 6308ZZ 110
180M - 18.5 - 48 110 14 5.5 14x9x90 279 241 121 180 15 355 295 517 50 342 290 627 473 358 6310ZZ 6309ZZ 155
180M - 22 15 48 110 14 5.5 14x9x90 279 241 121 180 15 355 295 547 50 342 295 657 473 358 6310ZZ 6309ZZ 175
*180L - 30 - 55 110 16 6 16x10x90 279 279 121 180 15 355 310 551 50 340 329 661 473 358 6312ZZ 6309ZZ 210
200M - 30 18.5 55 110 16 6 16x10x90 318 267 133 200 19 394 313 616 50 390 327 726 510 397 6312ZZ 6311ZZ 236
200L - 37 22/30 55 110 16 6 16x10x90 318 305 133 200 19 394 313 636 50 390 365 746 510 397 6312ZZ 6311ZZ 259
*200L - 37 22 60 140 18 7 18x11x115 318 305 133 200 19 394 313 636 50 390 365 776 510 397 6313ZZ 6311ZZ 265
225S 55 - - 55 110 16 6 16x10x90 356 286 149 225 19 450 360 690 50 428 360 800 590 540 6313C3 6313C3 350
225S - 55 45 65 140 18 7 18x11x115 356 286 149 225 19 450 360 690 50 428 360 830 590 540 6216 6313 360
250S 75 - - 55 110 16 6 16x10x90 406 311 168 250 24 510 430 765 50 482 434 875 680 620 6313C3 6313C3 510
250S - 75 55 75 140 20 7.5 20x12x115 406 311 168 250 24 510 430 765 50 482 434 905 680 620 6316 6313 530
250M 90 - - 55 110 16 6 16x10x90 406 349 168 250 24 510 430 765 50 482 434 875 680 620 6313C3 6313C3 540
250M - 90 75 75 140 20 7.5 20x12x115 406 349 168 250 24 510 430 765 50 482 434 905 608 620 6316 6313 560
280S 110 - - 55 110 16 6 16x10x90 457 368 190 280 24 550 440 860 82 530 530 970 720 650 6314C3 6314C3 680
280S - 110 90 85 170 22 9 22x14x150 457 368 190 280 24 550 440 860 82 530 530 1030 720 650 6318 6314 710
280M 132 - - 55 110 16 6 16x10x90 457 419 190 280 24 550 440 910 82 530 575 1020 720 650 6314C3 6314C3 730
280M - 132 110 85 170 22 9 22x14x150 457 419 190 280 24 550 440 910 82 530 575 1080 720 650 6318 6314 760
315S 160 - - 75 140 20 7.5 20x12x115 508 406 216 315 28 680 580 1100 100 622 580 1240 910 760 6317C3 C317C3 910
315S - 160 132 95 170 25 9 25x14x150 508 406 216 315 28 680 580 1100 100 622 580 1270 910 760 6320 6319 960
315M 200 - - 75 140 20 7.5 20x12x115 508 457 216 315 28 680 580 1170 100 622 630 1310 910 760 6317C3 6317C3 1020
315M - 200 160 95 170 25 9 25x14x150 508 457 216 315 28 680 580 1170 100 622 630 1340 910 760 6320 6319 1070

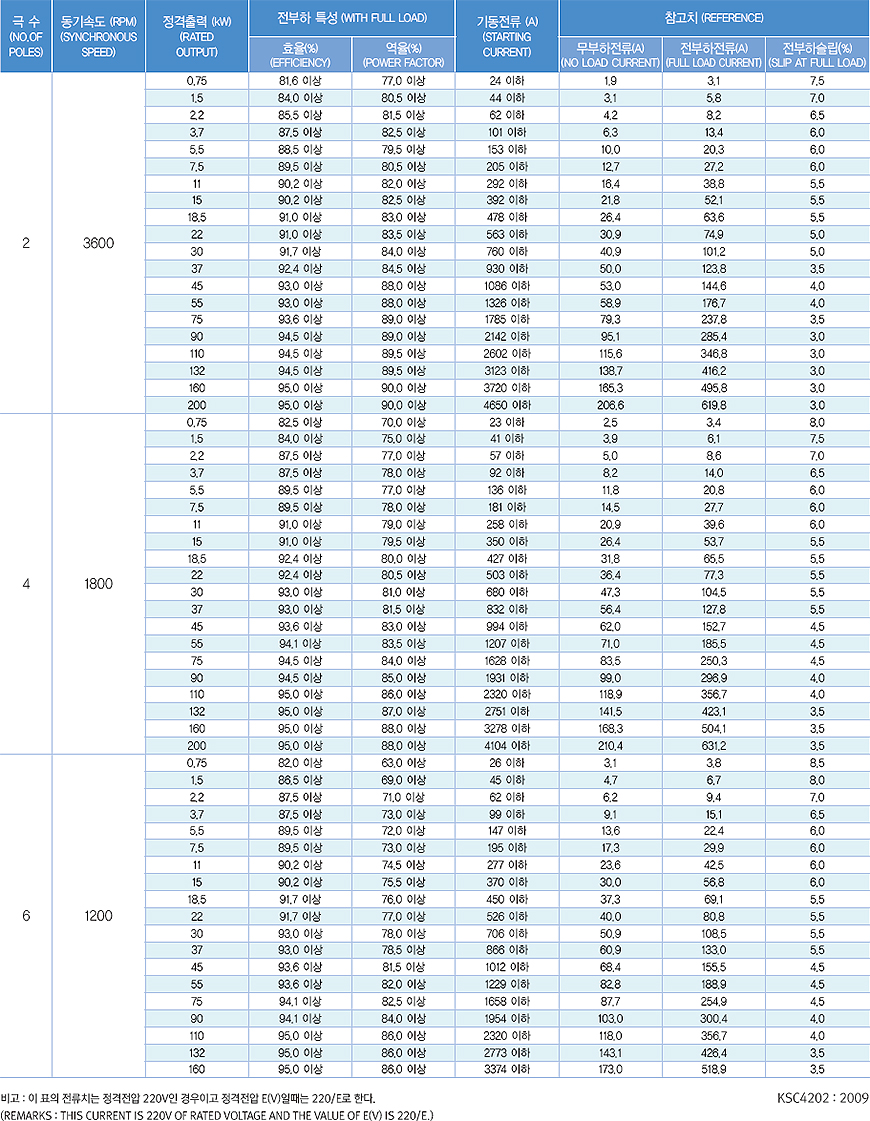

전폐형의 전부하 특성 (1E2) (FULL LOAD CHARACTERISTICS OF TOTALLY ENCLOSED)
